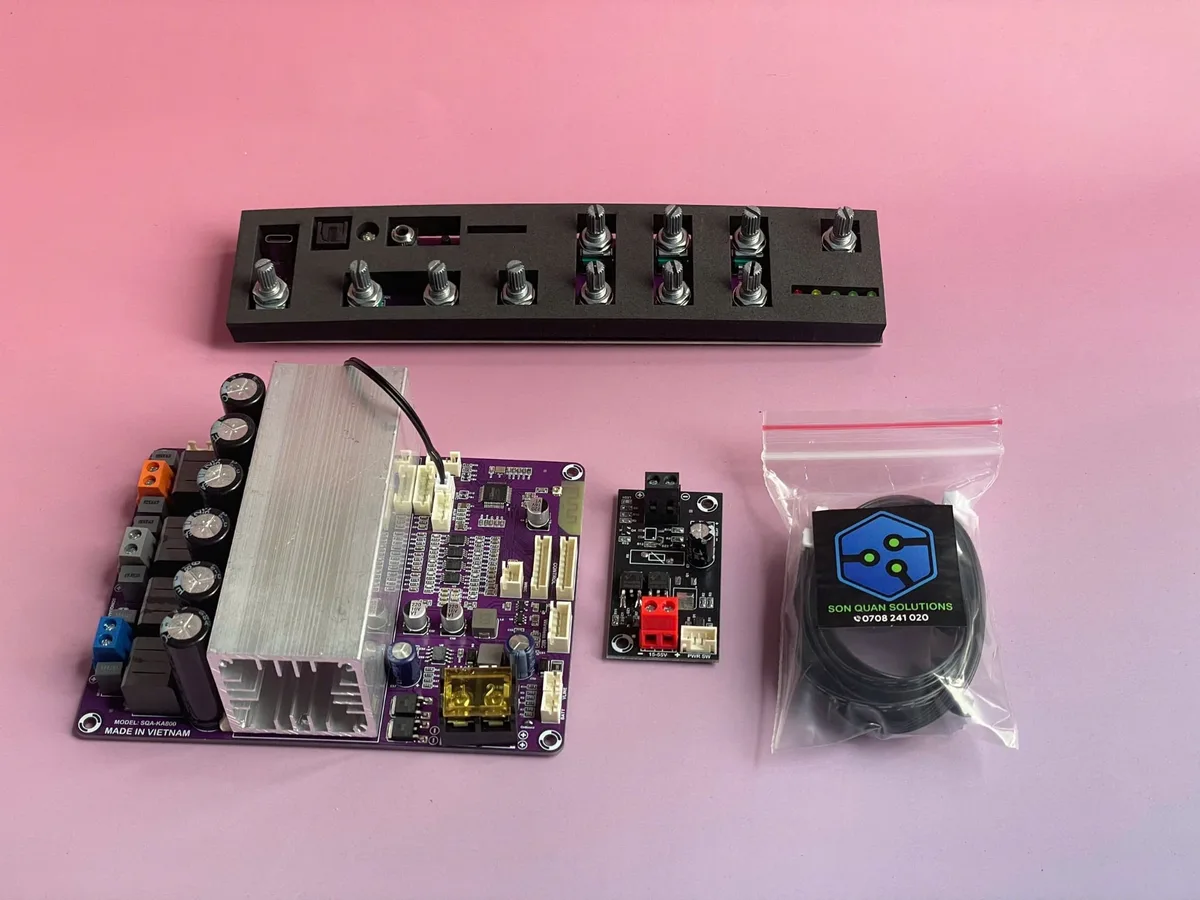

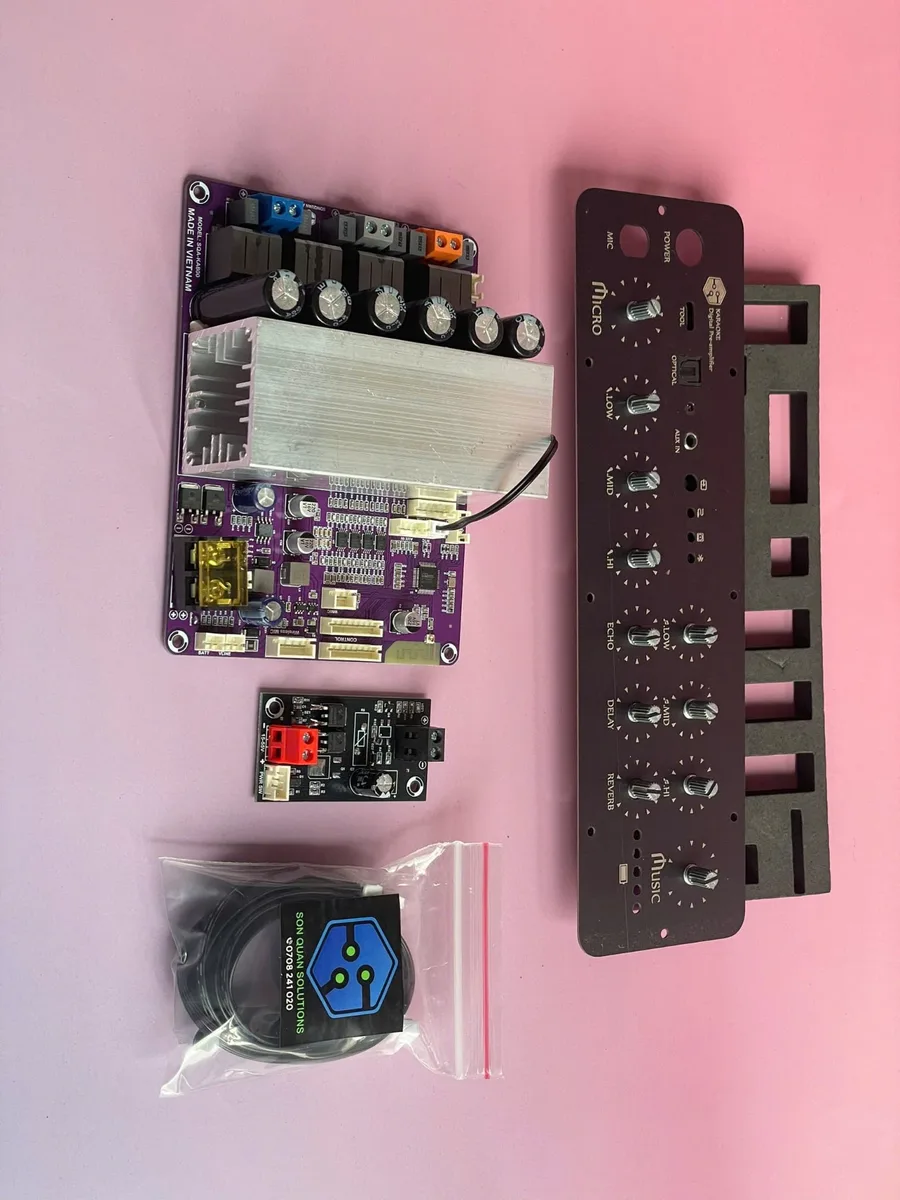

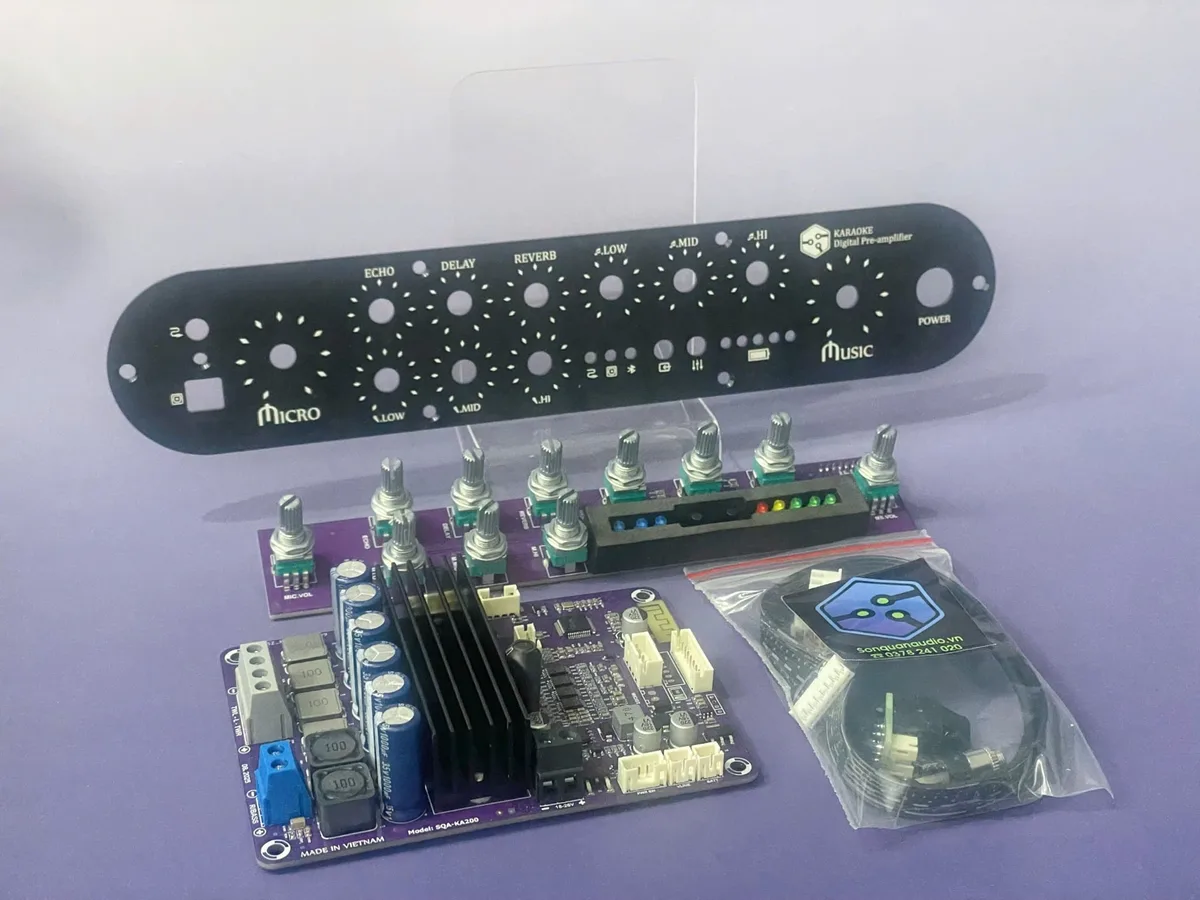

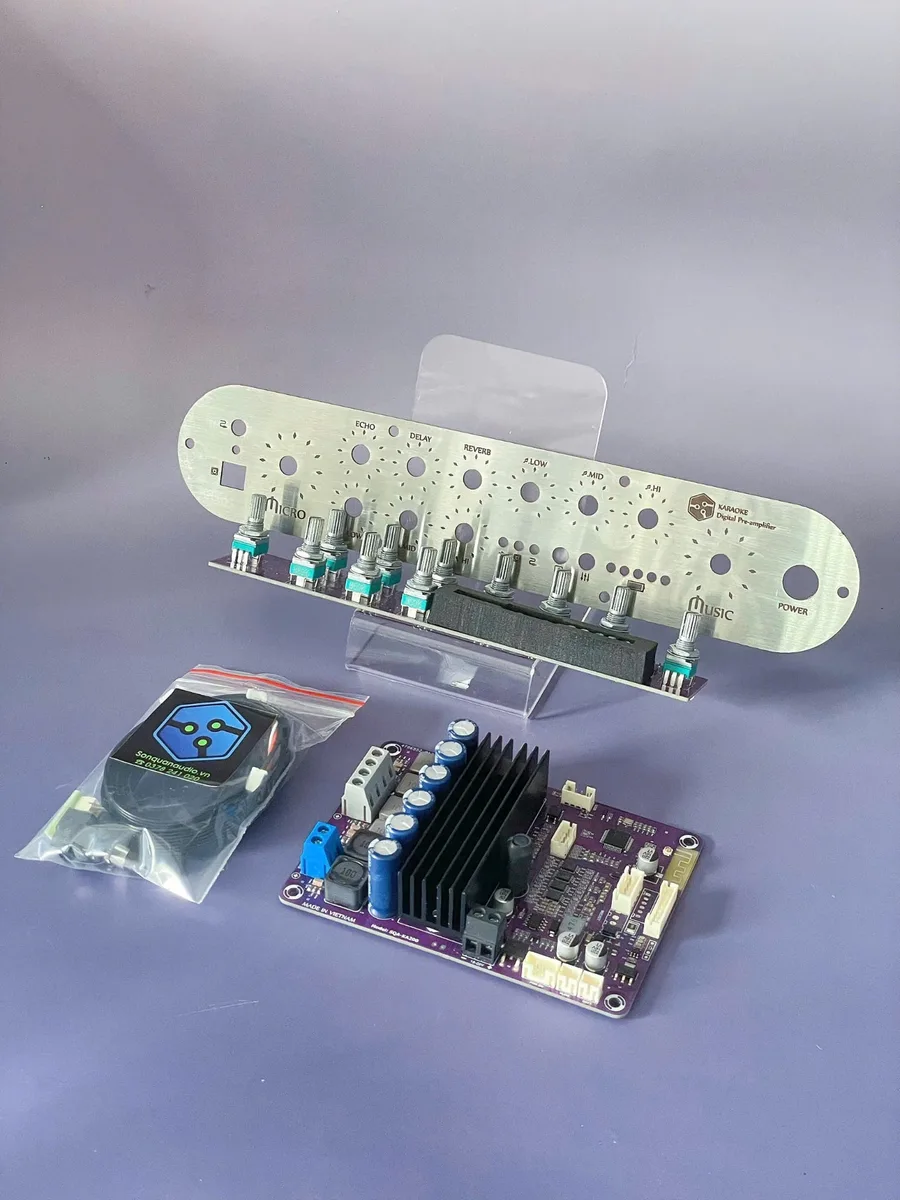

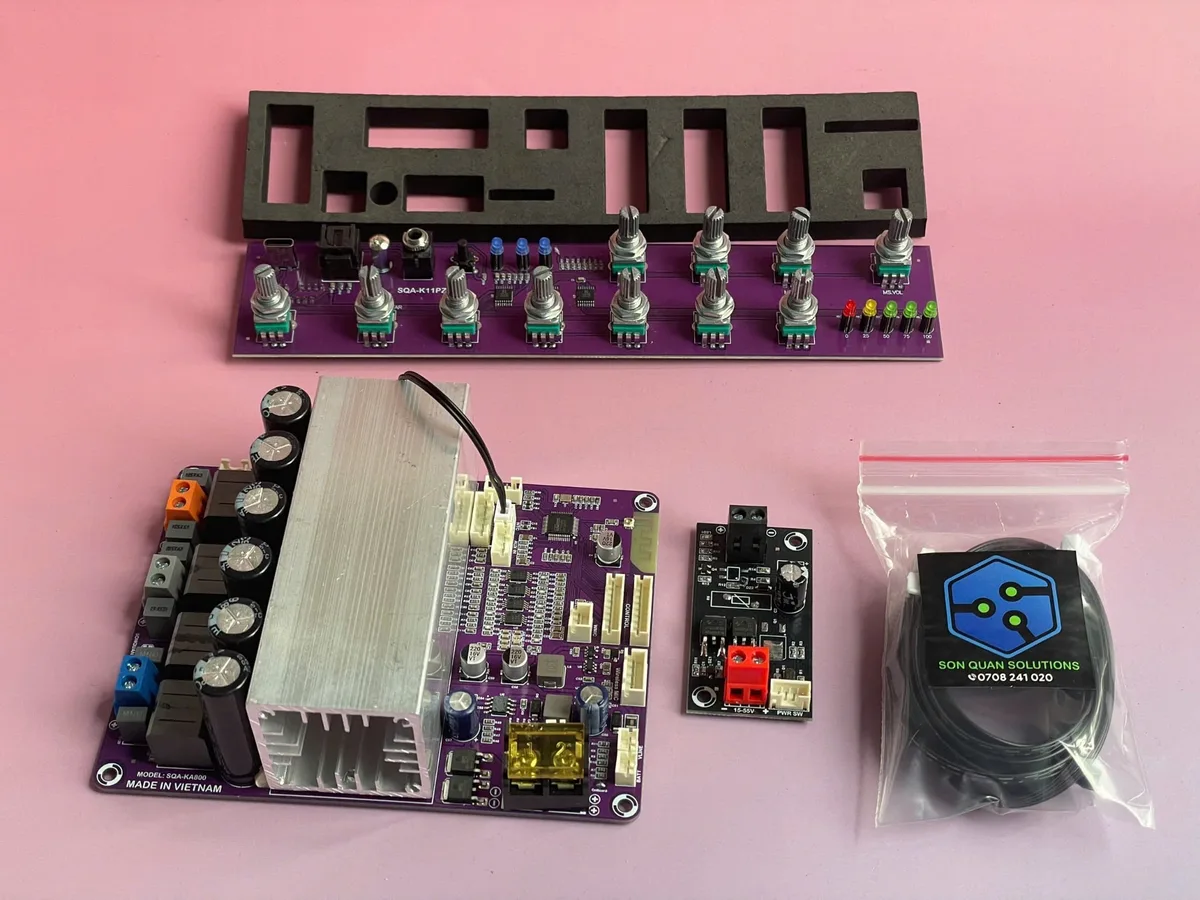

zoom_inBo mạch Karaoke SQA-KA800 không gồm jack Mic
local_shippingMiễn phí giao hàng cho đơn từ 300k
- memorySKU: BO-MACH-KARAOKE-SQA-KA800-01
- memoryThương hiệu: Sơn Quân Audio
- memoryDanh mục: Bo mạch âm thanh
Tồn: 15 · SKU: BO-MACH-KARAOKE-SQA-KA800-01
Model: SQA-KA800
1. Thông số kỹ thuật
- Điện áp đầu vào:
Nguồn cấp: 19-54VDC
Công suất đỉnh cho từng cấu hình:
• 2.0CH : 400W 400W.
• 2.1CH : 400W x 200W 200W.
• 3WAY: 400W x 200W 200W.
- Trở kháng loa: từ 2 đến 8 Ohm.
2. Tính năng:
- Hỗ trợ các ngõ vào:
Bluetooth 5.0.
Linein. Optical.
- Chuyển đổi linh hoạt giữa các cấu hình loa như : 2.0CH, 2.1CH, 3WAY. Kết hợp tool DSP trên PC
giúp phân tần chủ động chính xác và linh hoạt.
- Tích hợp hiển thị mức pin và tiếng nhắc khi pin sắp cạn.
- Hỗ trợ ngõ ADC đo áp pin và xác định adapter để báo sạc.
- Tự động bù bass và treble theo âm lượng.
- Chống pop khi bật tắt loa.
- Tự động Mute để tiết kiệm năng lượng.
3. Hướng dẫn sử dụng:
3.1 Thiết lập loại pin sử dụng:
Chọn loại pin bạn đang sử dụng bằng cách hàn nối các tiếp điểm
tương ứng trên bo Control. Việc này là cần thiết để MCU có thể nhận biết chính xác loại pin mà bạn đang sử dụng, phục vụ cho việc ngắt bảo vệ thấp áp và hiển thị led báo mức pin.
3.2 Thiết lập cấu hình ngõ ra cho loa:
Thiết lập cấu hình bằng cách hàn các tiếp điểm L1,L2 ở mặt trên của bo theo bảng sau:
2.1CH | 2.0CH | 2WAY | 3WAY | |
L1 | Mở | Mở | Đóng | Đóng |
L2 | Mở | Đóng | Mở | Đóng |
Lưu ý: Mở : để trống. Đóng : hàn nối.
Các cấu hình 2.1CH, 3WAY chỉ cần thiết lập L1,L2.
Với cấu hình 2.0CH, 2WAY cần thiết lập thêm các bước dưới đây:
- Hàn nối L12, L13.
- Hàn nối J1, J2 và J3.
- Hàn vế ST.

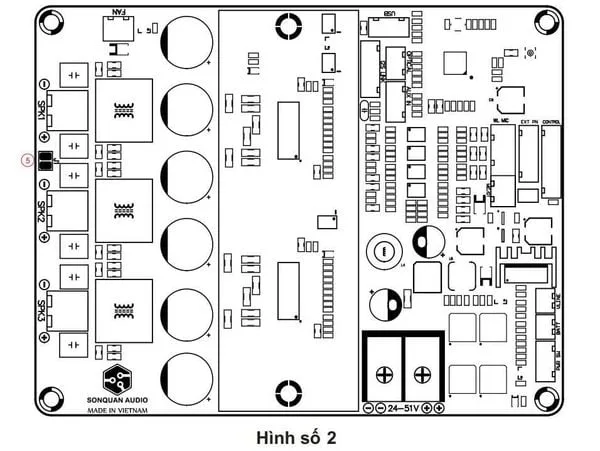

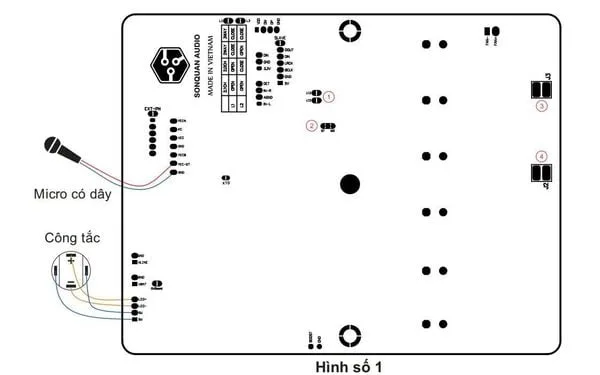

Theo các điểm 1,2,3,4,5 ở Hình số 1 và Hình số 2. Kết nối loa theo bảng sau:
2.1CH | 2.0CH | 2WAY | 3WAY | |
SPK1 | RIGHT | LEFT | TREBLE | TREBLE |
SPK2 | LEFT | LEFT | TREBLE | MID |
SPK3 | SUB | RIGHT | BASS | BASS |
3.3 Kết nối nguồn và pin:
Kết nối công tắc: Kết nối 2 chân SW cho cặp tiếp điểm của công tắc nhấn giữ. Đối với công tắc có LED thì kết nối chân LED và LED- cho 2 chân () và (-) trên công tắc theo Hình 1.
Mô tả chi tiết
Model: SQA-KA800
1. Thông số kỹ thuật
- Điện áp đầu vào:
Nguồn cấp: 19-54VDC
Công suất đỉnh cho từng cấu hình:
• 2.0CH : 400W 400W.
• 2.1CH : 400W x 200W 200W.
• 3WAY: 400W x 200W 200W.
- Trở kháng loa: từ 2 đến 8 Ohm.
2. Tính năng:
- Hỗ trợ các ngõ vào:
Bluetooth 5.0.
Linein. Optical.
- Chuyển đổi linh hoạt giữa các cấu hình loa như : 2.0CH, 2.1CH, 3WAY. Kết hợp tool DSP trên PC
giúp phân tần chủ động chính xác và linh hoạt.
- Tích hợp hiển thị mức pin và tiếng nhắc khi pin sắp cạn.
- Hỗ trợ ngõ ADC đo áp pin và xác định adapter để báo sạc.
- Tự động bù bass và treble theo âm lượng.
- Chống pop khi bật tắt loa.
- Tự động Mute để tiết kiệm năng lượng.
3. Hướng dẫn sử dụng:
3.1 Thiết lập loại pin sử dụng:
Chọn loại pin bạn đang sử dụng bằng cách hàn nối các tiếp điểm
tương ứng trên bo Control. Việc này là cần thiết để MCU có thể nhận biết chính xác loại pin mà bạn đang sử dụng, phục vụ cho việc ngắt bảo vệ thấp áp và hiển thị led báo mức pin.
3.2 Thiết lập cấu hình ngõ ra cho loa:
Thiết lập cấu hình bằng cách hàn các tiếp điểm L1,L2 ở mặt trên của bo theo bảng sau:
2.1CH | 2.0CH | 2WAY | 3WAY | |
L1 | Mở | Mở | Đóng | Đóng |
L2 | Mở | Đóng | Mở | Đóng |
Lưu ý: Mở : để trống. Đóng : hàn nối.
Các cấu hình 2.1CH, 3WAY chỉ cần thiết lập L1,L2.
Với cấu hình 2.0CH, 2WAY cần thiết lập thêm các bước dưới đây:
- Hàn nối L12, L13.
- Hàn nối J1, J2 và J3.
- Hàn vế ST.
Theo các điểm 1,2,3,4,5 ở Hình số 1 và Hình số 2. Kết nối loa theo bảng sau:
2.1CH | 2.0CH | 2WAY | 3WAY | |
SPK1 | RIGHT | LEFT | TREBLE | TREBLE |
SPK2 | LEFT | LEFT | TREBLE | MID |
SPK3 | SUB | RIGHT | BASS | BASS |
3.3 Kết nối nguồn và pin:
Kết nối công tắc: Kết nối 2 chân SW cho cặp tiếp điểm của công tắc nhấn giữ. Đối với công tắc có LED thì kết nối chân LED và LED- cho 2 chân () và (-) trên công tắc theo Hình 1.
